【Axure 函数】之元件函数概览

【Axure 函数】之元件函数概览

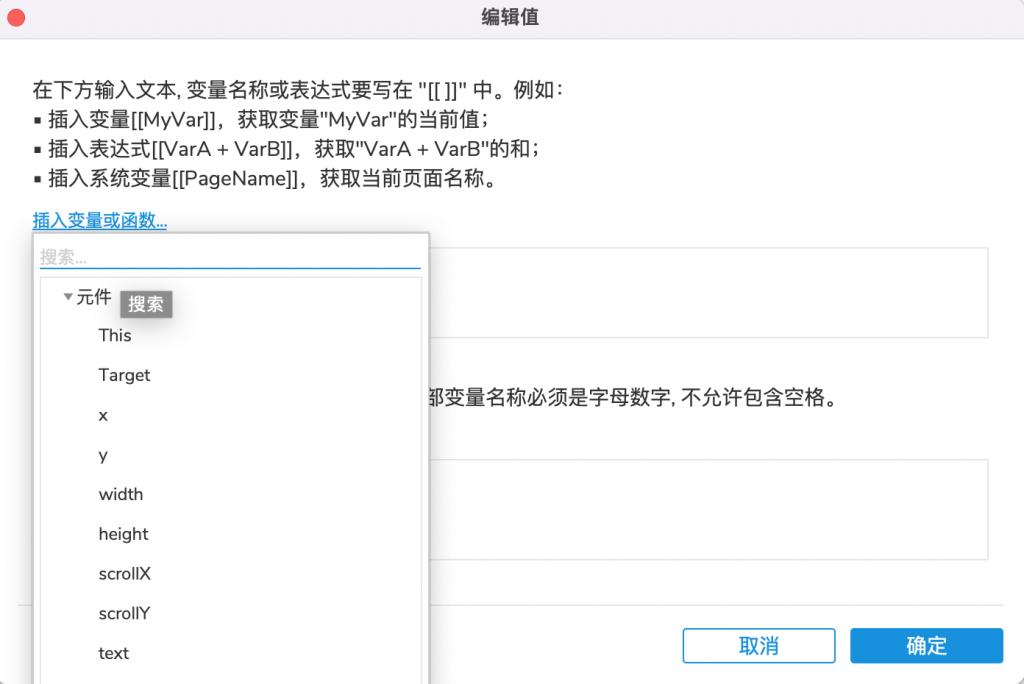

函数简要说明

  • This:获取当前元件对象,当前元件指添加事件的元件。
  • Target:获取目标元件对象,目标元件指添加动作的元件。
  • x:获取元件对象的X轴坐标值。
  • y:获取元件对象Y轴坐标值。
  • width:获取元件对象的宽度值。
  • height:获取元件对象的高度值。
  • scrollX:获取元件对象水平移动的距离。
  • scrollY:获取元件对象垂直移动的距离。
  • text:获取元件对象的文字。
  • name:获取元件对象的名称。
  • top:获取元件对象顶部边界的坐标值。
  • left:获取元件对象左边界的坐标值。
  • right:获取元件对象右边界的坐标值。
  • bottom:获取元件对象底部边界的坐标值。
  • opacity:获取元件对象的不透明度。
  • rotation:获取元件对象的旋转角度。

函数说明与示例

This 与 Target

This与Target是系统自带的获取元件对象的函数,一般和其他函数拼接使用。例如:This.x:获取当前元件的X轴坐标。Target.x:获取目标元件的X轴坐标。如果需要获取未在交互事件中关联的元件(元件组)的相关对象,需要使用局部变量进行设置。从而获取对应的元件对象。

[[ This.width ]]

[[ Target.width ]]

X 与 Y

Axure的画布也符合X和y是坐标系。坐标按照左上角为(0.0)进行构建。

  • x:获取元件对象的X轴坐标值。
  • y:获取元件对象Y轴坐标值。

坐标示意图

【Axure 函数】之元件函数概览

获取坐标案例

  • this获取
  • Target获取
  • 局部变量获取

[[ LVAR1.x ]] -> 100
[[ LVAR1.y ]] -> 100

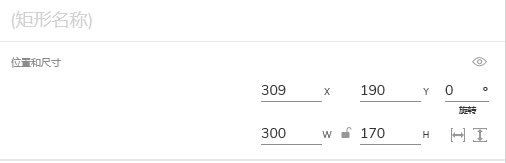

Width 与 Height

在Axure中元件有长度和宽度,我们可以通过width、height函数获取对应元件的长、宽参数。

  • width:获取元件对象的宽度值。
  • height:获取元件对象的高度值。
【Axure 函数】之元件函数概览

[[ LVAR1.width ]] -> 300
[[ LVAR1.height ]] -> 170

scrollX 与 scrollY

元件触发移动时,获取移动的数值。注:目前测试只在动态面板中生效,在动态面板中显示滑动轴,内容部内容滚动时。

  • scrollX:获取元件对象水平移动的距离。
  • scrollY:获取元件对象垂直移动的距离。

[[ LVAR1.scrollX ]] -> 50
[[ LVAR1.scrollY ]] -> 50

text 与 name

合理的命名在此处就可以结合name进行判断。text可以将元件A的文字通过text函数赋值于元件B。

[[ LVAR1.text ]] -> first.last@domain.com
[[ LVAR1.name ]] -> Email Field

  • text:获取元件对象的文字。
  • name:获取元件对象的名称

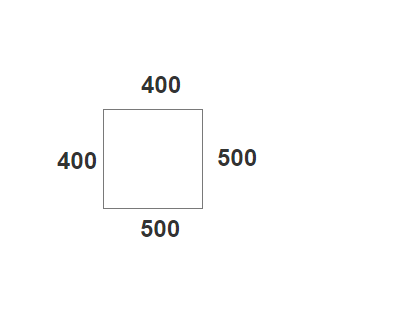

top、left、right、bottom

通过这四个函数,可以获取元件对象的四个坐标点。通过坐标值可以计算相对移动。

  • top:获取元件对象顶部边界的坐标值。
  • left:获取元件对象左边界的坐标值。
  • right:获取元件对象右边界的坐标值。
  • bottom:获取元件对象底部边界的坐标值。
【Axure 函数】之元件函数概览

[[ LVAR1.top ]] -> 100
[[ LVAR1.left ]] -> 100
[[ LVAR1.right ]] -> 400
[[ LVAR1.bottom ]] -> 270

opacity  与 rotation

不透明度用途目前较少,旋转可以结合相关事件实现部分效果

  • opacity:获取元件对象的不透明度。
  • rotation:获取元件对象的旋转角度。

[[ LVAR1.opacity ]] -> 85
[[ LVAR1.rotation ]] -> 90

原创文章,作者:院长大大,如若转载,请注明出处:https://www.axureschool.cn/1261.html
