【Axure JS】Axure中利用JSBOX制作3D高德地图组件(基础)

JSBOX 是一个面向 Axure 提供便捷开发方式的组件,我们将用它来制作可以显示三维白模的高德地图组件,下面是制作步骤,

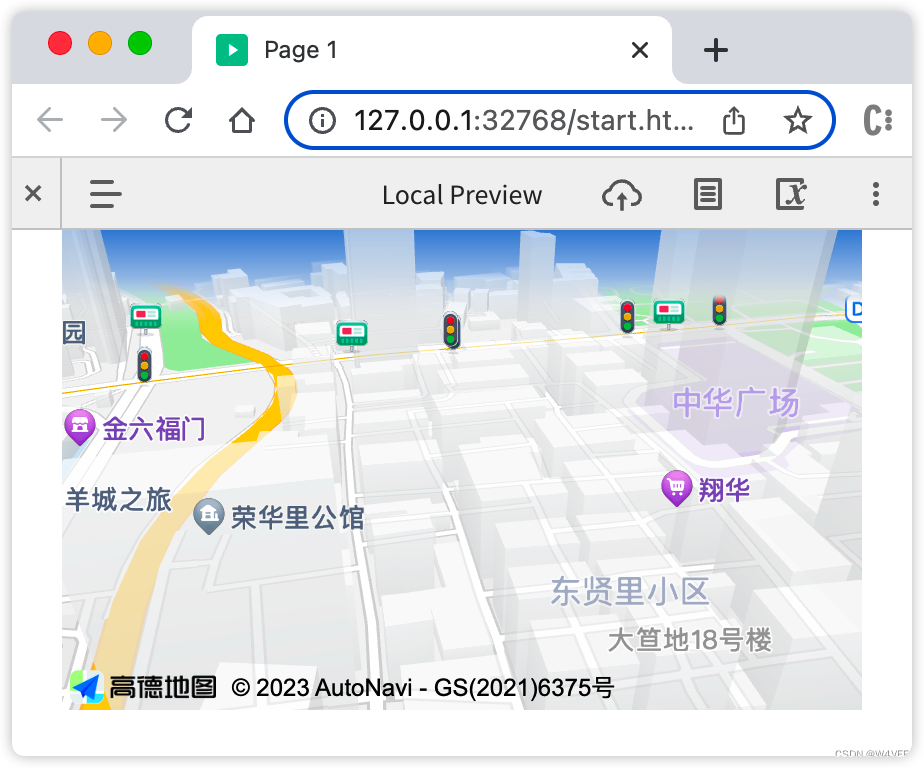

可以先 点击此处预览效果

1、添加 JSBOX

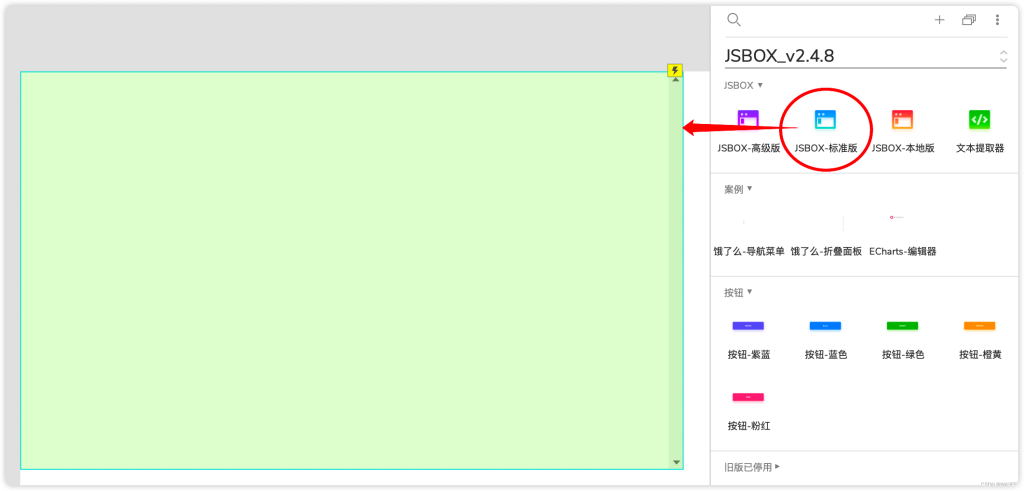

将JSBOX标准版组件拖进Axure,可以见到JSBOX的载体就是一个空白的中继器:

【Axure JS】Axure中利用JSBOX制作3D高德地图组件(基础)

2、编写代码

注:不想了解代码的童鞋请到文末直接下载完成后的3D地图组件

准备工作

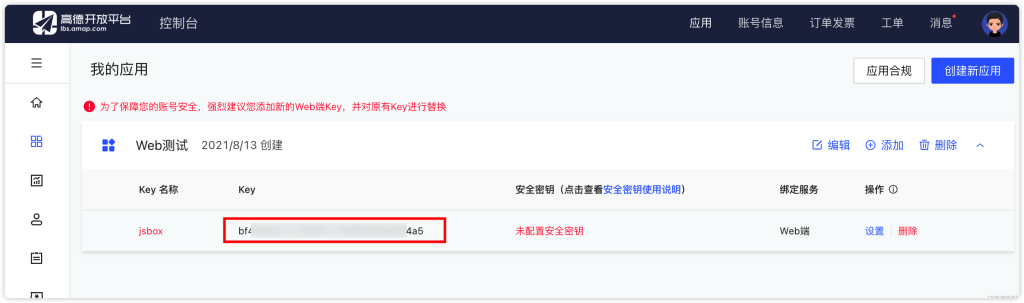

首先我们需要到 高德开发者中心 注册高德开发者账号生成 Web端的JS API Key,你会得到一串字符,等会生成高德地图的时候需要用到这串 Key。

【Axure JS】Axure中利用JSBOX制作3D高德地图组件(基础)

引入高德地图

让我们双击JSBOX组件进入编辑模式。在文本域里输入以下代码,并把代码中 您的API-KEY 替换为刚才在开发者中心生成的Key,最点击预览即可看到三维地图(可以用左键随意拖动和用右键旋转与改变视角):

// 引入高德地图JSAPI
Loader({
  load: [`//webapi.amap.com/maps?v=2.0&key=您的API-KEY`],
  complete: () => AMap.plugin(['AMap.Geocoder','AMap.ControlBar'], main)
});

// 程序入口
function main() {
  // 初始化地图
  let map = new AMap.Map(THIS.vid, {
    resizeEnable: true, //允许缩放
    zoom: 17, //缩放等级
    zooms: [3,20], //缩放等级范围
    expandZoomRange: true, //扩展缩放范围

    rotateEnable: true, //允许旋转
    rotation: -15, //初始旋转角度

    pitchEnable: true, //允许倾斜
    pitch: 60, //倾斜角度

    viewMode: '3D', //开启3D视图,默认为关闭
    buildingAnimation: true, //楼块出现是否带动画
  });
}
【Axure JS】Axure中利用JSBOX制作3D高德地图组件(基础)

调整地图尺寸

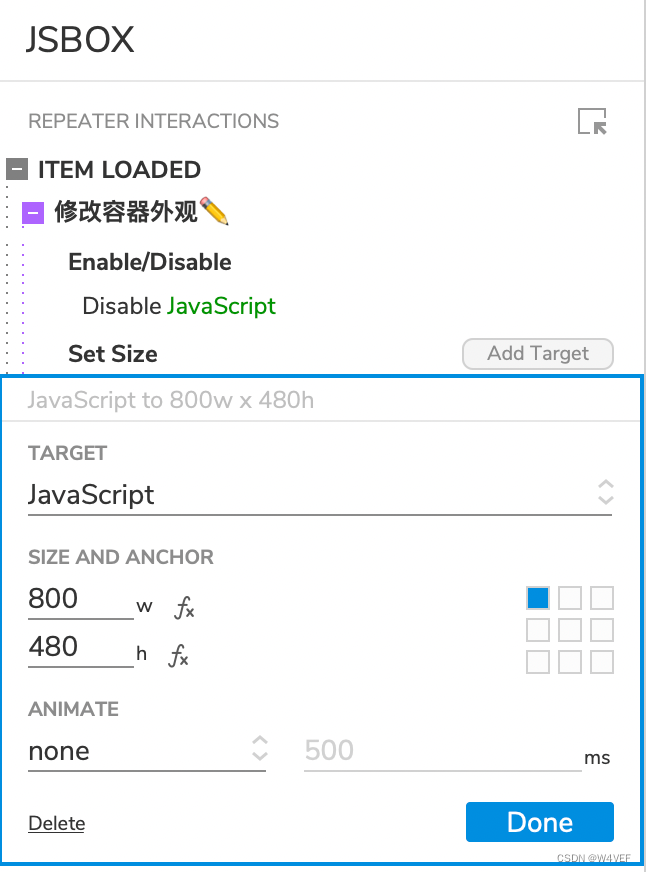

现在地图可视区域显得很小,我们可以在JSBOX的交互设置中展开 修改容器外观 ,并调整容器尺寸为 800 × 480 或其他尺寸,即可扩大地图显示区域:

【Axure JS】Axure中利用JSBOX制作3D高德地图组件(基础)

总结

在本篇里你学会了:

  • 如何在 JSBOX 里贴入代码
  • 调整 JSBOX 容器的尺寸
  • 用 JSBOX 生成高德三维地图

下一篇 里,我将会讲解如何在 JSBOX 里读取中继器上配置的数据,实现在界面上即可让用户设置地图初始的中心地点、视角、缩放、隐藏高德Logo等便捷操作,并免费提供完整版的三维地图组件下载。

相关资料

JSBOX 相关方法的文档说明在这里可以查看:

Axure扩展库: 为Axure原型开发提供便捷的方法调用

JSBOX 组件下载(支持Axure 9.x及更高版本):

立即下载

访问密码:8397
