【Axure9基础教程】软件布局之画布区域概览

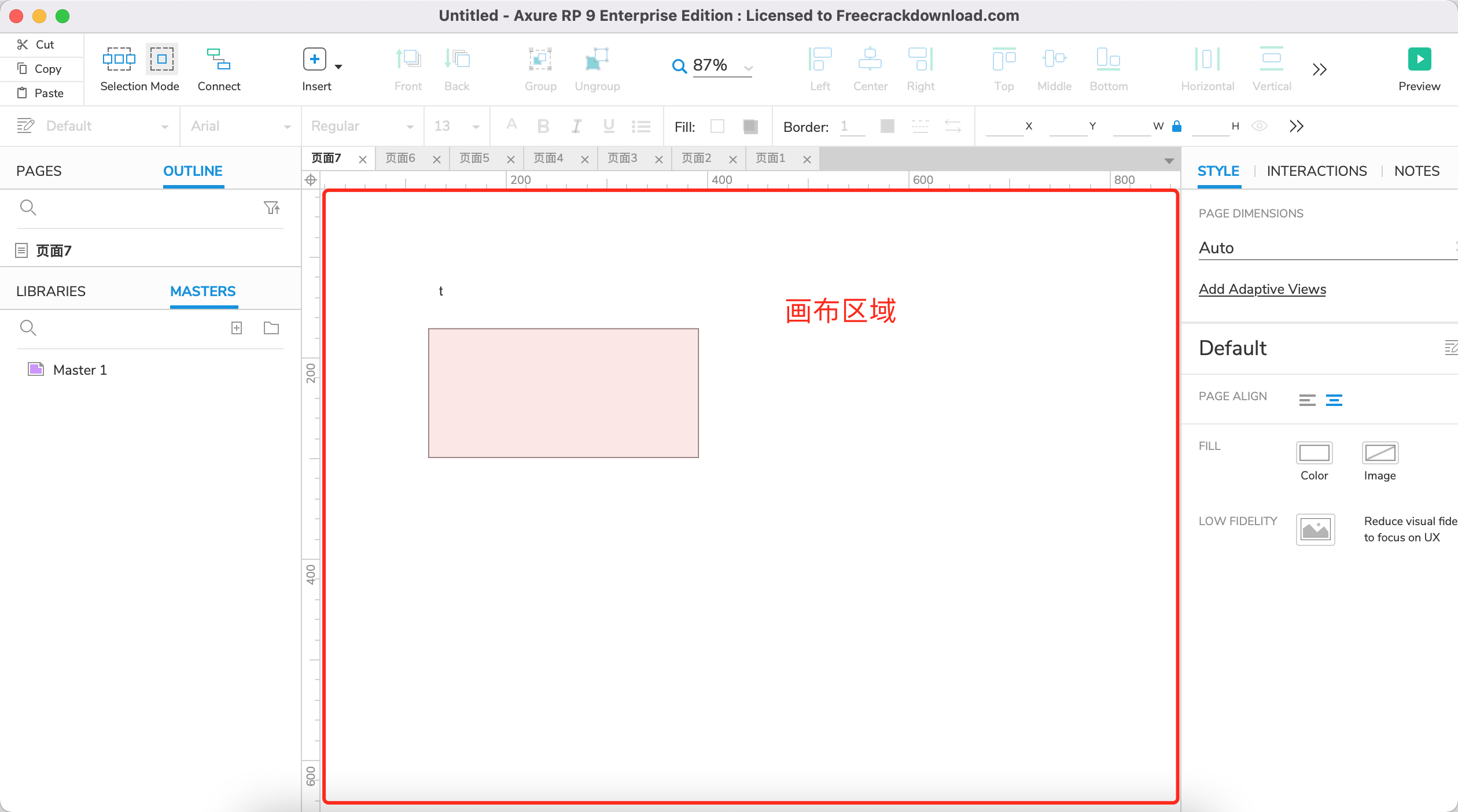

画布区域即绘图区域,为软件操作的主要区域。也是原型制作的编辑区域。Axure可以做到基本的编辑预览的效果(注:有些交互事件的触发需要进行预览)。

【Axure9基础教程】软件布局之画布区域概览

画布区域基本上比较常规,没有过多的说明。下面主要介绍一些与画布区域相关关联常用的功能。

功能一:设置画布区域尺寸

每一个页面都有一个画布区域,在平常我们使用的时候需要针对不同的类型,进行尺寸的约束。
操作步骤:

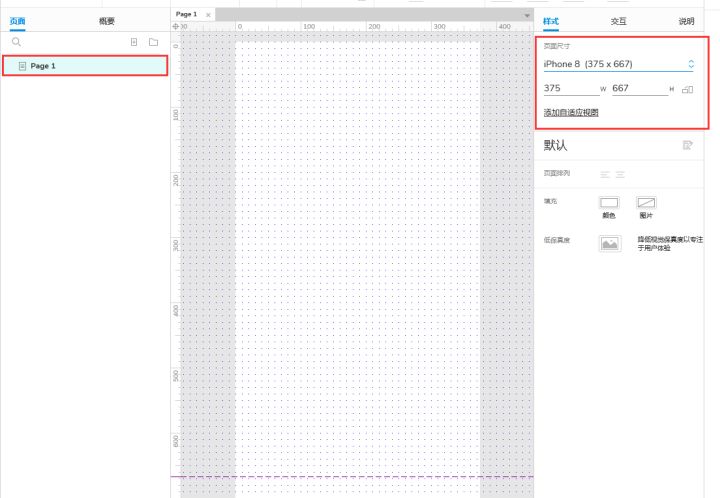

可以在选中页面后,在页面的样式一栏进行编辑当前页面的尺寸。例如设置画布区域为手机样式。
选择了对应的尺寸后,预览可展示区域和不可展示区域在绘图区域上有颜色的区分。

【Axure9基础教程】软件布局之画布区域概览

例如设置画布区域为手机样式截图

功能二:画布区域的合理控制

一:随意拖动

按住键盘的空格键+鼠标左键可以进行画布区域的拖动。

二:大小比例

1、可以通过顶部进行比例调整。

【Axure9基础教程】软件布局之画布区域概览

2、通过使用键盘快捷键
“Ctrl” 与“+”组合进行画布区域的放大。
“Ctrl” 与“-”组合进行画布区域的缩小。
“Ctrl” 与“鼠标滑轮”组合进行画布区域的放大与缩小(滚动鼠标滑轮)。

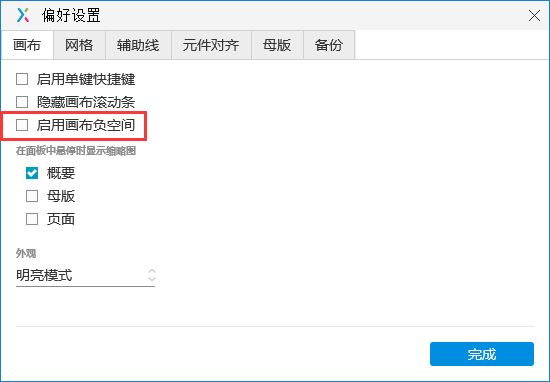

功能三:Axure新功能:启用画布负空间

【Axure9基础教程】软件布局之画布区域概览

负空间的更新迭代历程

  • Axure 8 软件没有负空间这个功能。
  • Axure 9 最开始版本有负空间,但是不能进行控制,整个负空间一直是打开(不太适应的从8到9的一直吐槽,哈哈)。
  • Axure 9 最新版本,负空间可以用户自己控制。

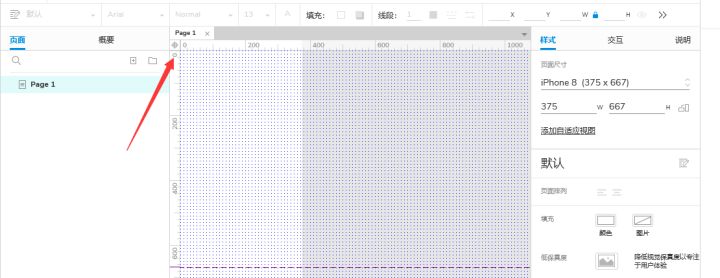

未开启负空间预览。

【Axure9基础教程】软件布局之画布区域概览

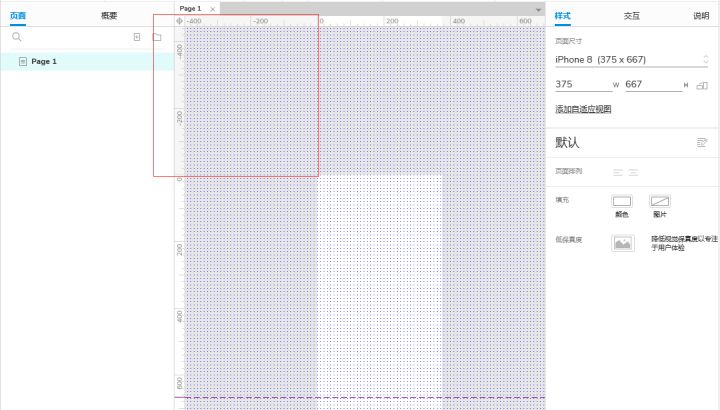

开启负空间预览。

【Axure9基础教程】软件布局之画布区域概览



负空间技巧

1、负空间有利于我们结合对拖动对原型的左边缘细节进行调整。
2、负空间内容在预览中是不进行展示的,可以进行一些备注,备用方案的放置。
3、负空间可以进行一些交互效果的制作,例如:左划入,可以通过控制元件移动实现。

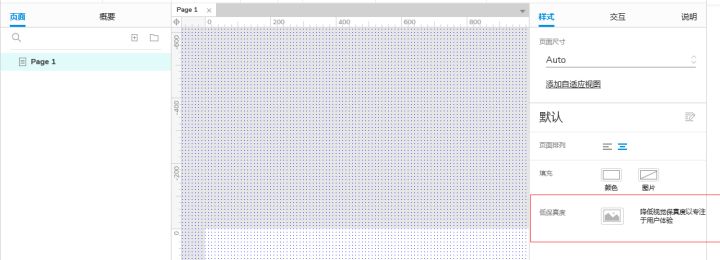

功能四:低保真度

【Axure9基础教程】软件布局之画布区域概览

低保真度:

可以让画布变为黑白灰样式,减少色彩干扰。(简化版的Axure 8中的草图功能)。
使用技巧:如果原型输出后,担心会影响设计的视觉,可以进行开启这个功能。

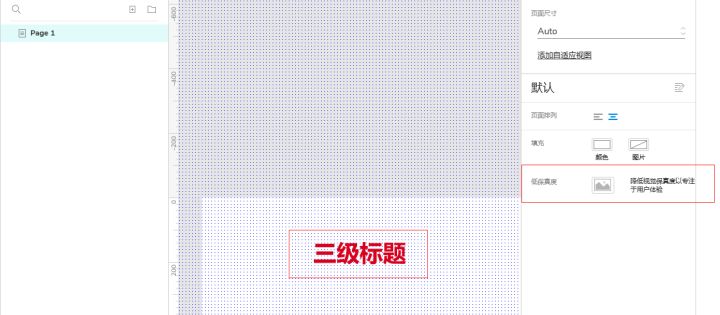

未开启低保真度:

【Axure9基础教程】软件布局之画布区域概览

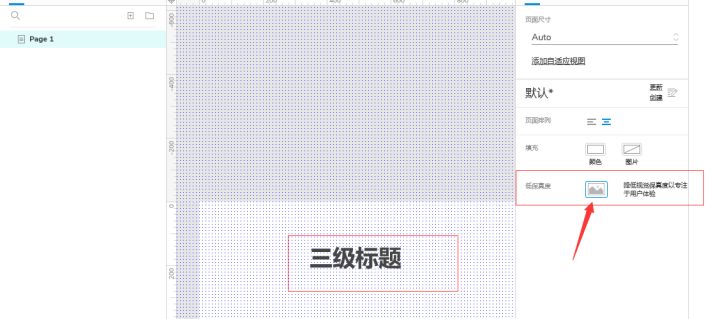

开启低保真度:
原有的红色为灰阶颜色。

【Axure9基础教程】软件布局之画布区域概览

原创文章,作者:院长大大,如若转载,请注明出处:https://www.axureschool.cn/1147.html
